設備名稱

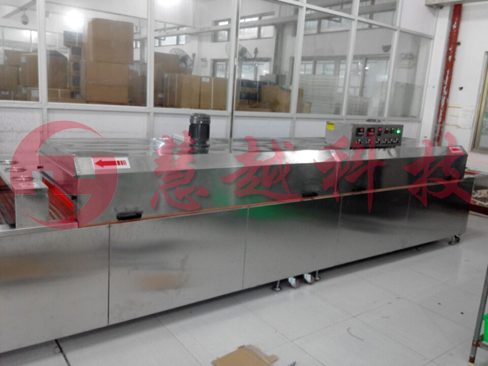

22米304不銹鋼隧道爐

規    格

隧道式

電源/功率

380V  105kw

尺   寸

 外型尺寸

L22000mm × W1430mm × H1400mm

 烘箱外尺

L20000mm × W1430mm × H650mm

  烘箱內尺

L20000mm × W1230mm × H550mm（分5段加熱，每段2000mm，每兩段4000mm長度做一個獨立控溫 ）

結構及配置

總體結構

（箱式整體）

1、 烤爐採用1.2mm304不銹鋼板折制成型；

2、 烤爐內膛採用1.2mm304不銹鋼鏡面板折制成型；

3、 烤爐體主橫梁採用2.0mm不銹鋼折彎製作；

4、 烤爐體腳架採用50*50*1.5mm不銹鋼方通焊接成型；

5、 底部配置調平角杯；

6、 保溫採用硅酸鋁棉及發泡硅膠保溫斷熱；保溫層厚度為100mm；

電熱裝置

紅外線碳纖維發熱管加溫；發熱裝置共100KW；

  傳動系統

1、 1、傳動變頻裝置：1500W電機、雙減速機（1：200）、開關、指示燈共一套

2、 傳送方式：鐵氟龍帶傳送廠品。

溫控系統

控制系統鑲於腳架圍板處--內含：

1、 RKC溫度控制器、SSR輸出控溫、運風電機370W、9寸千頁風輪（不銹鋼）、50A電流表、500V電壓表、保險、加熱通段保護、電源開關；共10套溫控

爐調節

1、爐口高0-400mm可調。

烘箱技術指標

烤爐溫度

RT~220℃

調節方式

平衡調溫?？刂葡到y(tǒng)根據溫控表設定的溫度點通過熱電偶感應控制加熱絲的輸出量，達到動態的平衡。

注意事項

本設備旁邊不能放置含有易燃易爆或易產生揮發、腐蝕性氣體的物品進行試驗或儲存。

本設備正常工作時需有工作人員看守
