HY-K02-1 變壓器隧道爐烘干線

一.外觀尺寸要求：

1.烤爐箱體內壁寬 1.2M

2.輸送帶高 0.72 M

3.烘烤空間6M

4.烘烤爐前后要安裝高0.125M,寬0.040M具在隔熱功能的防經外線塊

5.輸送帶入口區域0.8M

6.輸送帶出口區域 1M

二.功能要求：

1.烤爐三相功率要平衡

2.有過電流，過電壓保護功能

3.有缺相保護功能，漏電保護功能

4.各溫區有超溫報警功能（安裝三色報警燈）

5.烤爐箱體溫度不高于50度

6.烤爐進出口高度150mm

7.烤爐進.出口位置要有較好隔熱裝置

8.烤爐進口位安裝限位防呆裝置

9.烤爐輸送帶采用軌道式輸送方式

10.輸送帶運行要平穩，無停滯狀及刮狀

11.輸送帶電機和風扇電機燥音要符合行業標準

13.隧道烤爐要安裝輪子和限位腳碼，便于搬運

14.隧道爐整體分3段可以拆裝

15.烤爐出口位安裝冷卻風機

16.烤爐出口位安裝對射紅外線感應器

17.安裝三色報警燈

18. 增加用 繼電器線路控制設定自鎖電路，達到一定溫度才運行

19. 電箱處控制面板加鎖,防止人為隨意調動；

20. 是否可以增加時間溫度曲線記錄儀；

21. PCB 板備用

22. 出口處已有限位裝置，再增加一個限位開關

23. 爐內溫度200度

三.技術參數：

1.烤爐除前后半米外，溫差在正負5度以內

2.爐內紅外線燈管不能處于長時間熄滅狀態（紅外線亮是最佳狀態）

3.烘烤時間要采用時間控制方式

4.分6個溫區控制設定溫度

5.加一個6路曲線儀

6.溫控表 、 hcr  、傳感器

四.設備配件要求：

1.隧道爐整機保修一年

2.漏電開關，交流接觸器使用正泰正品

3.每一個溫區配電流表1PCS，溫控器1PCS

4.紅外線燈管飛利浦品牌

七.設備安全要求：

1.設備的機械運行及電氣控制符合非標設備制作的安全要領；

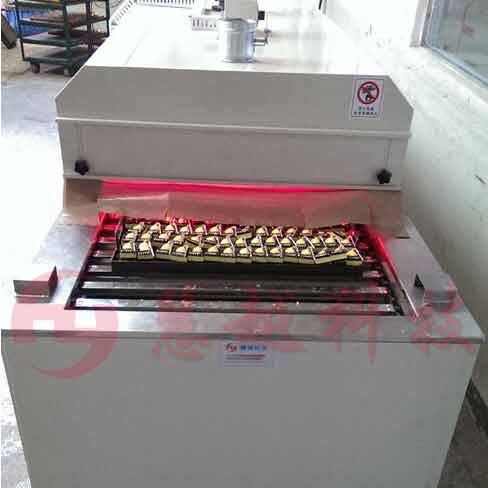

變壓器隧道爐烘干線實物圖：
