高頻變壓器使用翻轉式焊錫機焊錫的要求

高頻變壓器使用翻轉式焊錫機焊錫的要求

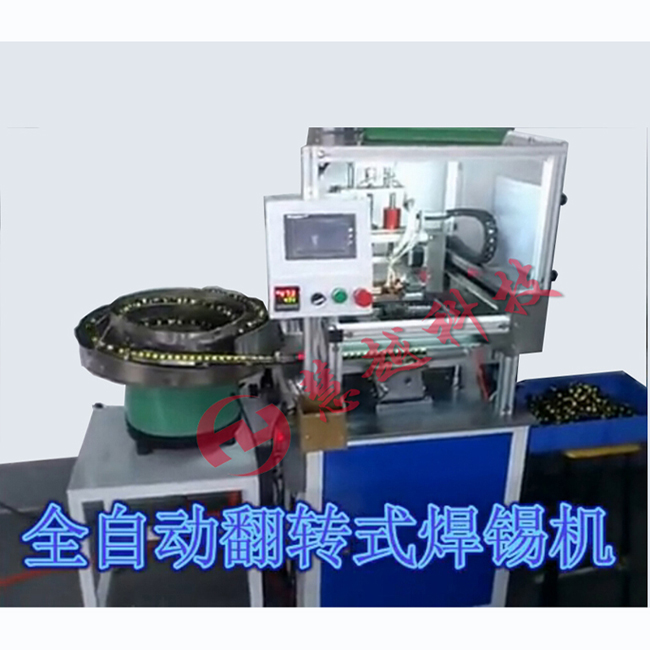

我司東莞慧越科技全自動翻轉式焊錫機是無需人手，全過程都是機器操作，代替人工，包括自動上料，自動松香、自動焊錫、自動退料、可選著同時焊錫兩種產品，或帶360度翻轉功能，產能每天66000-69000PCS。

 高頻變壓器使用翻轉式焊錫機焊錫的要求的很高的，因?yàn)楦哳l變壓器焊錫是整個制作高頻變壓器很重要的一項步驟，因?yàn)殄a是一個高度液體，而且高頻變壓器需要焊錫必須需要高溫下運作，那如何控制好高頻變壓器焊錫出來的效果呢？

高頻變壓器使用翻轉式焊錫機焊錫的要求

1、高頻變壓器鍍錫須均勻光滑，不可有冷焊，包焊，漏焊，連焊，氧焊或錫團。

2、PIN腳為I PIN(垂直PIN)時，可留錫尖但錫尖長不超過1.5mm。

3、 PIN腳為L(zhǎng) PIN(L型PIN)時且為水平方向纏線時，在水平方向之PIN腳不可留錫尖，垂直方向PIN腳可留錫尖且錫尖長不可超過1.5mm。

4、 PVC線之裸線部份(多股線)不可有刻痕及斷股，且焊錫后不可有露銅或沾膠，或沾有其它雜質。

5、助焊劑(FLUX)須使用中性溶劑。

6、高頻變壓器焊錫度須保持在450℃～500℃之間，焊錫時間因線徑不同而異，如下：

  （6.1) AWG#30號線以上(AWG#30，AWG#3.) 1～2秒。

   (6.2) AWG#21～AWG#29號線……… .) 2～3秒。

  （6.3） AWG#20號線以下(如AWG20，AWG19) 3～5秒。

7、 錫爐用錫條，其錫鉛比例標準為60/40。每月須加一次新錫約1/3錫爐量。

8、 每焊一次錫面須刮凈再第二次.

9、 每周清洗錫爐一次并加新錫至錫爐滿為止。
